오래된 갤럭시S4 스마트폰 배터리 없이 전원연결하기(XL4005모듈필수)

오래되어서 잘 사용하지 않던 스마트폰을 찾았습니다. 그래서 전원을 연결을 해보았더니 배터리가 이미 방전에 충전을 해도 얼마 가지 않아서 배터리가 소모되어 버립니다. 그렇다고 새로 배터리를 구매하기도 그렇고 고민을 하면서 사용용도를 생각하다가 차에서 obd를 연결해서 차의 상태를 체크하는 용도로 사용을 해보려고 차량용으로 개조를 하려고 합니다. 그러기 위해서는 usb연결선 dc다운 컨버터 그리고 배터리에서 보호회로를 분리를 해 놔야 합니다. 그냥 직결로 연결해도 된다는 경우도 있지만 그래도 좀더 안전하게 연결을 해서 사용을 하려고 합니다. 그런데 1차로 다운 컨버터 모듈을 구매를 했는데 실패를 했습니다.

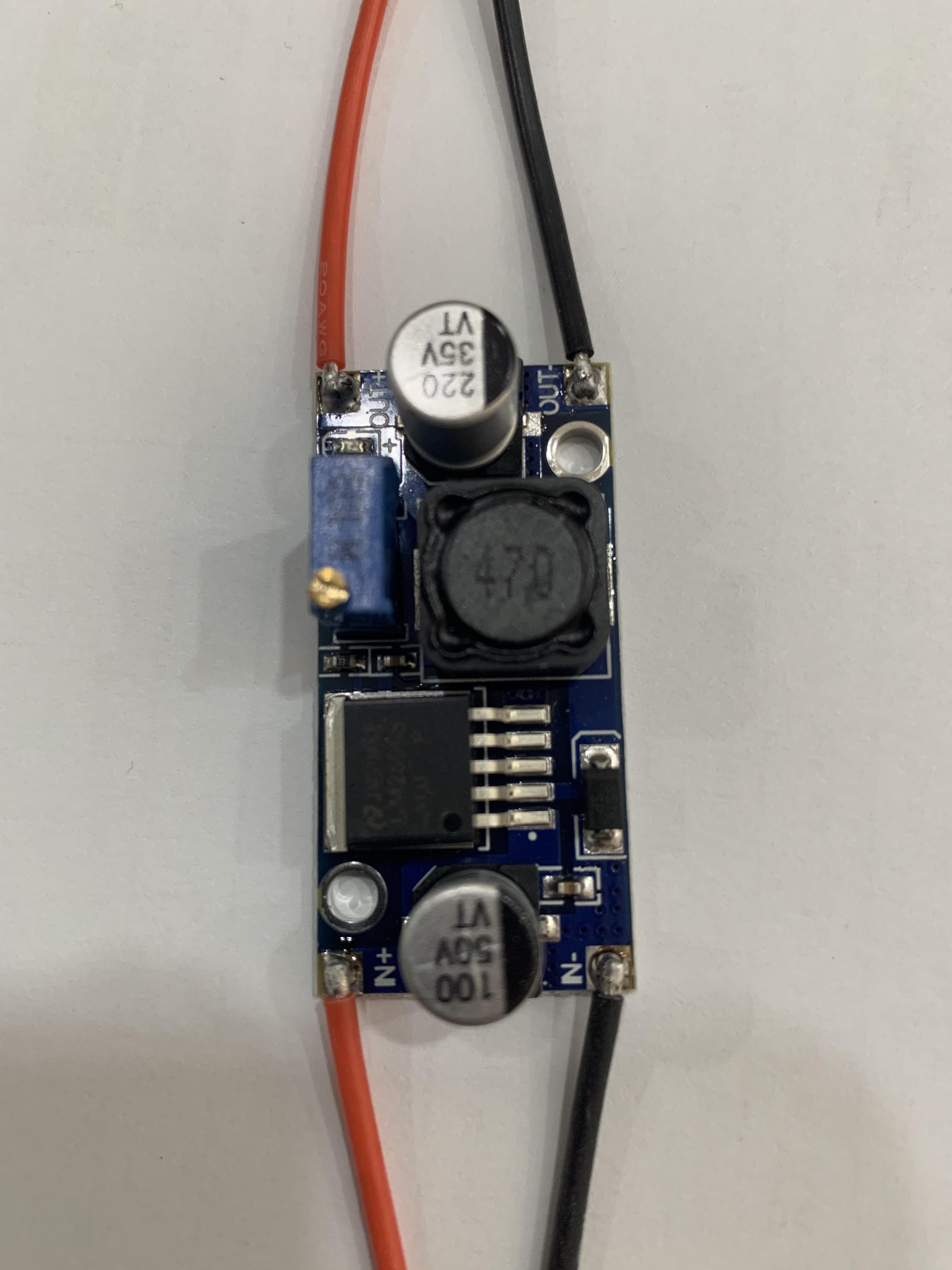

보통 많이들 사용하시는 모듈인데 저렴하고 스펙상으로는 괜찮은것 같아서 구매를 해서 사용을 해봤는데 어떤 경우는 켜지고 어떤 경우에는 켜지지 않았습니다. 그냥 일반 저전력의 dc 전원 연결에만 사용을 해야 정상 작동을 했습니다. 그래서 1차는 실패를 했습니다.



그래서 이것보다 좀더 용량이 큰 모듈로 구매를 했습니다.  XL4005모듈입니다.

위쪽의 1차 구매한 모듈과 큰 차이는 없는데 가운데 코일로된 부분만 다릅니다. 좀더 비용을 지불하면 방열판도 조그만게 붙어서 오는 것 같습니다. 그런데 혹시 몰라서 그냥 좀더 저렴한 제품으로 구매를 했습니다. 그리고 이미 오래 되어버린 사용하기 애매한 스마트폰을 연결을 위해서 준비를 해줍니다.

기존의 배터리에서 위쪽의 보호회로만 분리를 해주고 jst연결 커넥터로 납땜을 해줍니다. 그리고 다운 모듈에도 납땜을 해주면 됩니다.

그리고 필히 전압을 3.8v에서4.2v 사이로 맞춰주어야 합니다. 그렇지 않으면 켜지지 않거나 스마트폰이 과열이 될수도 있다고 합니다. 지금은 4v로 맞춰주고 usb 5v 아답터에 연결해서 전원을 켜니 이렇게 켜집니다. 그동안 이걸 모르고 다른 문제가 아닌가 해서 아답터와 차에서도 계속 usb짹만 체크를 하고 있었습니다.



필히 스마트폰을 자동차에 배터리 없이 사용하려고 한다면 좀더 안정적인 전압이 공급되는 모듈을 선택하는게 좋은것 같습니다. 패드도 마찬가지이고 아이폰도 마찬가지 인것 같습니다.



실제로 여러 폰들을 사용해 볼 결과로는 차에서 사용하기에는 엘지 스마트폰이나 아이폰을 사용하는게 제일 좋은것 같습니다. 간단한 개조만으로도 켜고 사용하기에 편리한 것 같습니다. 삼성 스마트폰은 따로 전원 스위치를 눌러 줘야 켜지고 그렇지 않고 전원연결만으로 켜지게 하려면 루팅이 필요하다고 합니다. 그냥 편리하게 사용하려면 엘지 폰이나 아이폰처럼 간단히 전원이 연결이 되면 켜지는 폰이 좋은것 같습니다. 간단히 개조도 가능한것 같고 릴레이 연결하면 된다고 합니다. 아직까지 릴레이까지는 사용해 보지 않았지만 방법을 찾는다면 후기로 올려보겠습니다.



오래된 갤럭시s4로 obd 연결후 사용하는데는 전혀 문제가 없습니다. 물론 전원은 필요할때마다 눌러서 켜줘야 하는 불편은 감수해야 합니다. (루팅까지 하기는 그렇네요)
